Windpower @ LTEtt

Windpower@LTEtt

Im Jahre 2007 entstand die Idee, neben der Photovoltaikanlage auch ein Windrad auf das Dach des Lycée Technique d’Ettelbruck zu errichten.Am Joer 2007 ass d'Iddi entstanen, nieft der Photovoltaikanlag och eng Wandmillen op den Daach vum Lycée Technique d’Ettelbruck ze bauen.

Im Schuljahr 2007/2008 planten zwei Schüler einer 12. Klasse im Fach „Energie und Umwelt“ die Anlage. Der Aufstellungsort wurde bestimmt, ein geeignetes Windrad ausgewählt und ein für die Dachkonstruktion geeigneter Mast bestimmt.Am Schouljoer 2007/2008 hunn zwee Schüler vun enger 12. Klass am Fach „Energie an Ëmwelt“ d'Anlag geplangt. De Standuert gouf festgeluecht, eng gëeegent Wandmillen ausgesicht an e Mast bestëmmt, deen op d'Daachkonstruktioun passt.

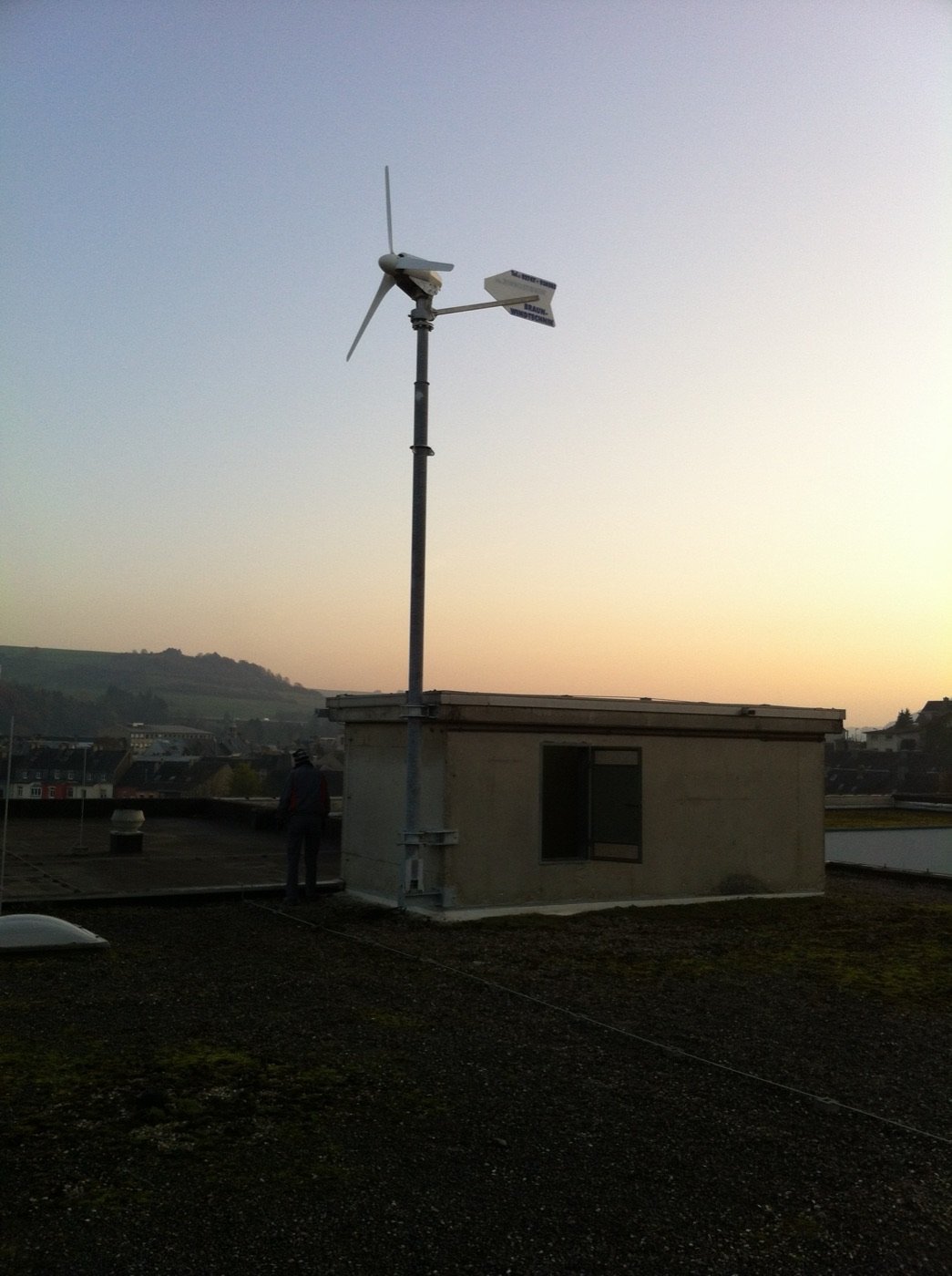

IMG_2396

Technische Daten:Technesch Daten:

WindradWandmillen

Beim Windrad handelt es sich um ein Windrad von Braun Windturbinen mit folgenden technischen Daten:D'Wandmillen ass eng Anlag vu Braun Windturbinen mat dësen technesch Daten:

Antaris 1,7KW
Rotor 3 GFK – Rotorblätter; Ø 3,50 m; geräuscharm durch Winglets; stallgeregelt3 GFK-Rotorblieder; Ø 3,50 m; roueg duerch Winglets; stallgereegelt
Generator getriebelos; bürstenlos; 3-phasig; Permanentmagnetrotor (NdFeBo); 10- poligdirekt ugedriwwen; ouni Biischten; 3-phaseg; Permanentmagnéitrotor (NdFeBo); 10-poleg
StromableitungStroumofleedung Schleifringe / KabelSchläifréng / Kabel
Spannung Bis 500VDCBis 500 VDC
LeistungLeeschtung 1700 W
EinschaltgeschwindigkeitUlafgeschwindegkeet 2,4 m/s
NenngeschwindigkeitNenngeschwindegkeet 12 m/s
ÜberlebensgeschwindigkeitIwwerliewensgeschwindegkeet 55 m/s
SturmsicherungStuermsécherung Spannungsüberwachung; HelikopterstellungSpannungsiwwerwaachung; Helikopterstellung
GewichtGewiicht 89 kg

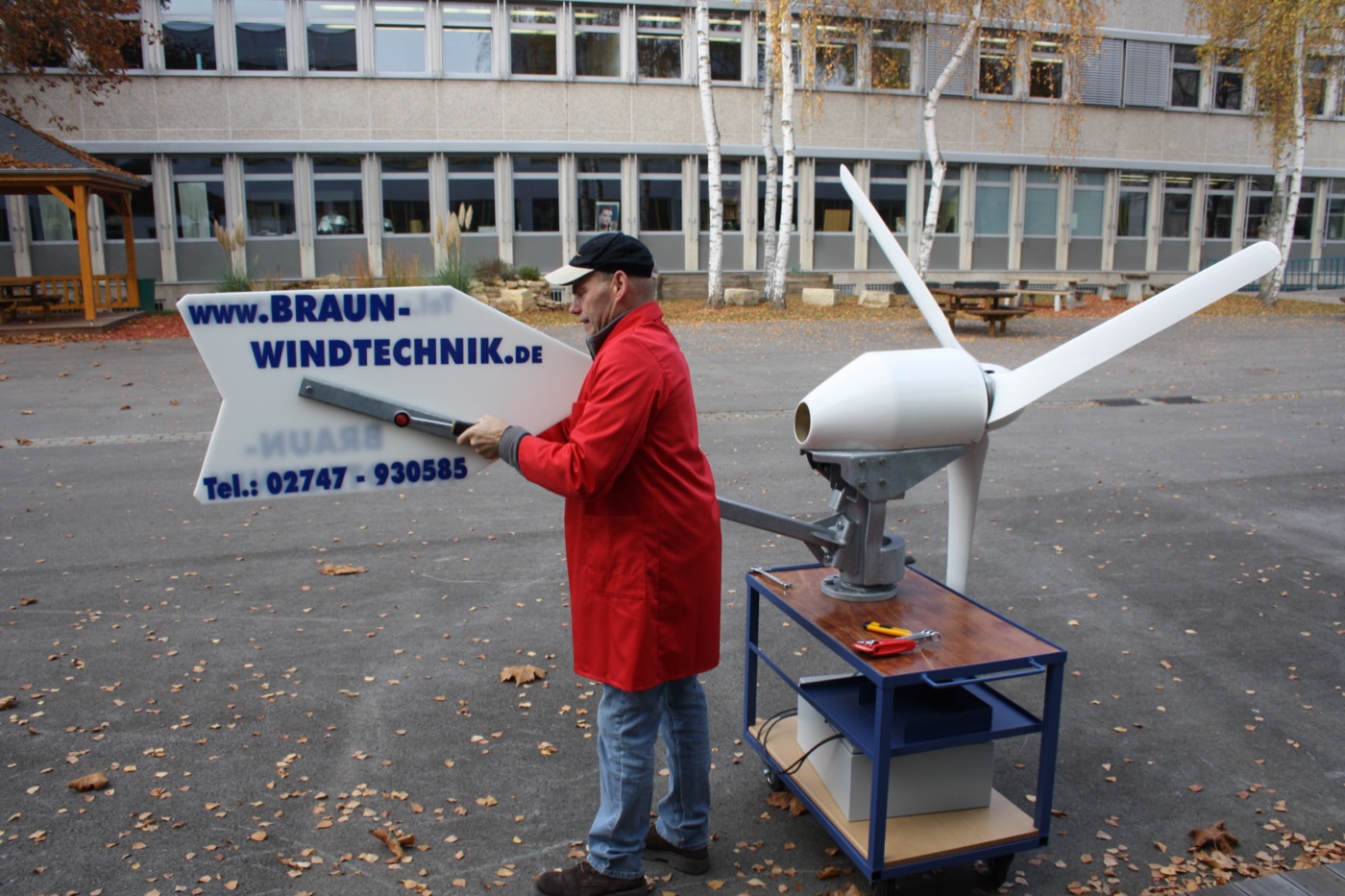

IMG_7892

Mast

Beim Masten wurde auf einen Kippmast zurückgegriffen, um gegebenenfalls Veränderungen an der Anlage vorzunehmen. Der Mast wurde von der Firma Thill aus Asselborn berechnet und konstruiert.Beim Mast gouf op e Kippmast zeréckgegraff, fir gegeebenefalls Ännerungen un der Anlag maachen ze kënnen. De Mast gouf vun der Firma Thill aus Aasselbuer berechent a konstruéiert.

Technische Daten des MastesTechnesch Date vum Mast

  • Mast aus Stahlrohr, Ø139,7 x 5,0mm – Qualität S235Mast aus Stolrouer, Ø139,7 x 5,0mm – Qualitéit S235
  • Mastkopf mit Flansch Ø220 x 10,00 – identisch mit Fussflansch WKAMastkapp mat Flansch Ø220 x 10,00 – identesch mam Fussflansch WKA
  • Mastfuss mit Scharnier, zum Umlegen mittels Greifzug o.ä.Mastfouss mat Scharnéier, fir ëmzeleeë mat engem Greifzuch oder änlechem
  • 2 schwere Befestigungsschellen am Gebäude, mit Klemmschraube und Sicherungsbolzen mit Vorhängeschloss, der unbefugtes Aufschrauben der Schellen verhindert.2 schwéier Befestegungsbänner um Gebai, mat Klemmschrauf a Sécherungsbolze mat Hänkschlass, déi verhënneren, datt een d'Bänner ouni Erlabnes opschrauft.
  • maximaler Windwiderstand der Anlage, laut Herstellerangaben ………………………………………………………………………. 1,40 kNmaximale Wandwidderstand vun der Anlag, laut Hiersteller ………………………………………………………………………. 1,40 kN
  • Gewicht der Anlage, Herstellerangabe ………………….. 0,75 kNGewiicht vun der Anlag, laut Hiersteller ………………….. 0,75 kN
  • maximaler Winddruck auf das Mastrohr, Herleitung siehe Anlage 08 ……………………………………………………………………… 0,858 kN/m2maximale Wanddrock op d'Mastrouer, Hierleedung kuck Unhang 08 ……………………………………………………………………… 0,858 kN/m2

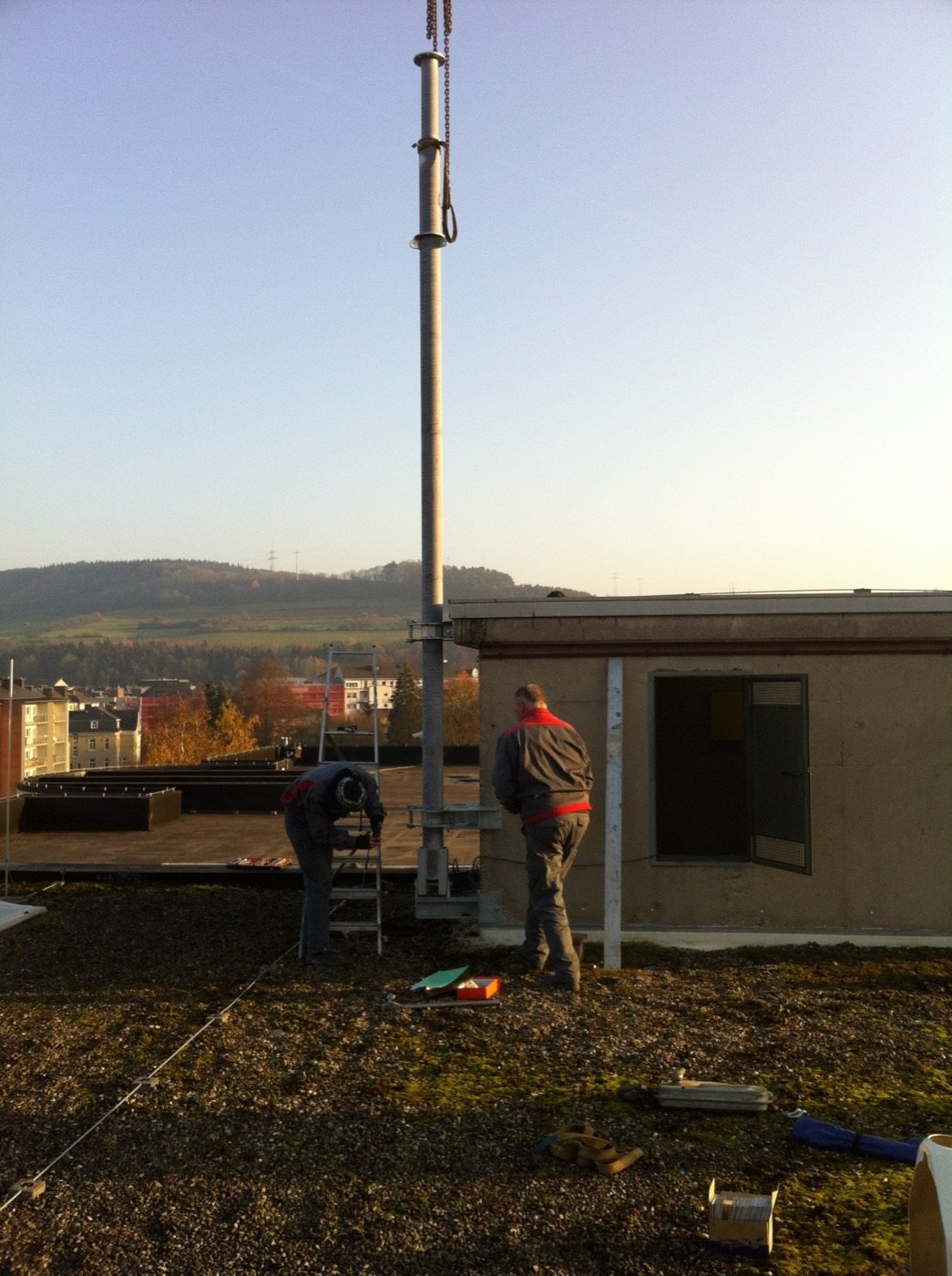

IMG_2381

AuflegerreaktionenLagerreaktiounen

Senkrecht auf das Scharnier
Fv= 0,75 + 6,0 x 0,166 = 1,75 kN
Senkrecht op d'Scharnéier
Fv= 0,75 + 6,0 x 0,166 = 1,75 kN

Waagerecht auf die Schellen
FH=(1,40×3,93 +0,858×0,14×3,932 /2)/1,25= 5,14kN
Waagerecht op d'Bänner
FH=(1,40×3,93 +0,858×0,14×3,932 /2)/1,25= 5,14kN

Biegemoment im Rohr an der oberen BefestigungBéiemoment am Rouer bei der ieweschter Befestegung

Moment durch Windeinwirkung
M=1,40×3,93 +0,858×0,14×3,932 /2 = 6,43kNm
Moment duerch de Wand
M=1,40×3,93 +0,858×0,14×3,932 /2 = 6,43kNm

Durchbiegung
f1=1/3x140x393,03 /2,10/106 /480,5= 2,81cm f2=1/8×85,8×0,14×3,93×393,03/2,1/106 /480,5= 0,36cm f= 3,17 cm
Duerchbéiung
f1=1/3x140x393,03 /2,10/106 /480,5= 2,81cm f2=1/8×85,8×0,14×3,93×393,03/2,1/106 /480,5= 0,36cm f= 3,17 cm

Sekundäres Moment durch Auslenkung M’=(0,75+1⁄2×6,0x0,166)x3,17×10-2 =0,04kNmSekundäert Moment duerch d'Auslenkung M’=(0,75+1⁄2×6,0x0,166)x3,17×10-2 =0,04kNm

Biegespannung im RohrBéiespannung am Rouer

σ= 1,50 x 6,50 x 103 / 68,80 = 142 N/mm2 (1,50 = dynamischer Beiwert)σ= 1,50 x 6,50 x 103 / 68,80 = 142 N/mm2 (1,50 = dynamesche Koeffizient)

Sicherheit gegenüber der Streckgrenze k= 240 / 142 = 1,69Sécherheet par rapport zur Streckgrenz k= 240 / 142 = 1,69

Elektrische InstallationElektresch Installatioun

Der erzeugte Strom wird über einen Netzwechselrichter (Windy Boy 1100) in das öffentliche Netz eingespeist.De produzéierte Stroum gëtt iwwer en Netzwiesselriichter (Windy Boy 1100) an dat ëffentlecht Netz agespeist.

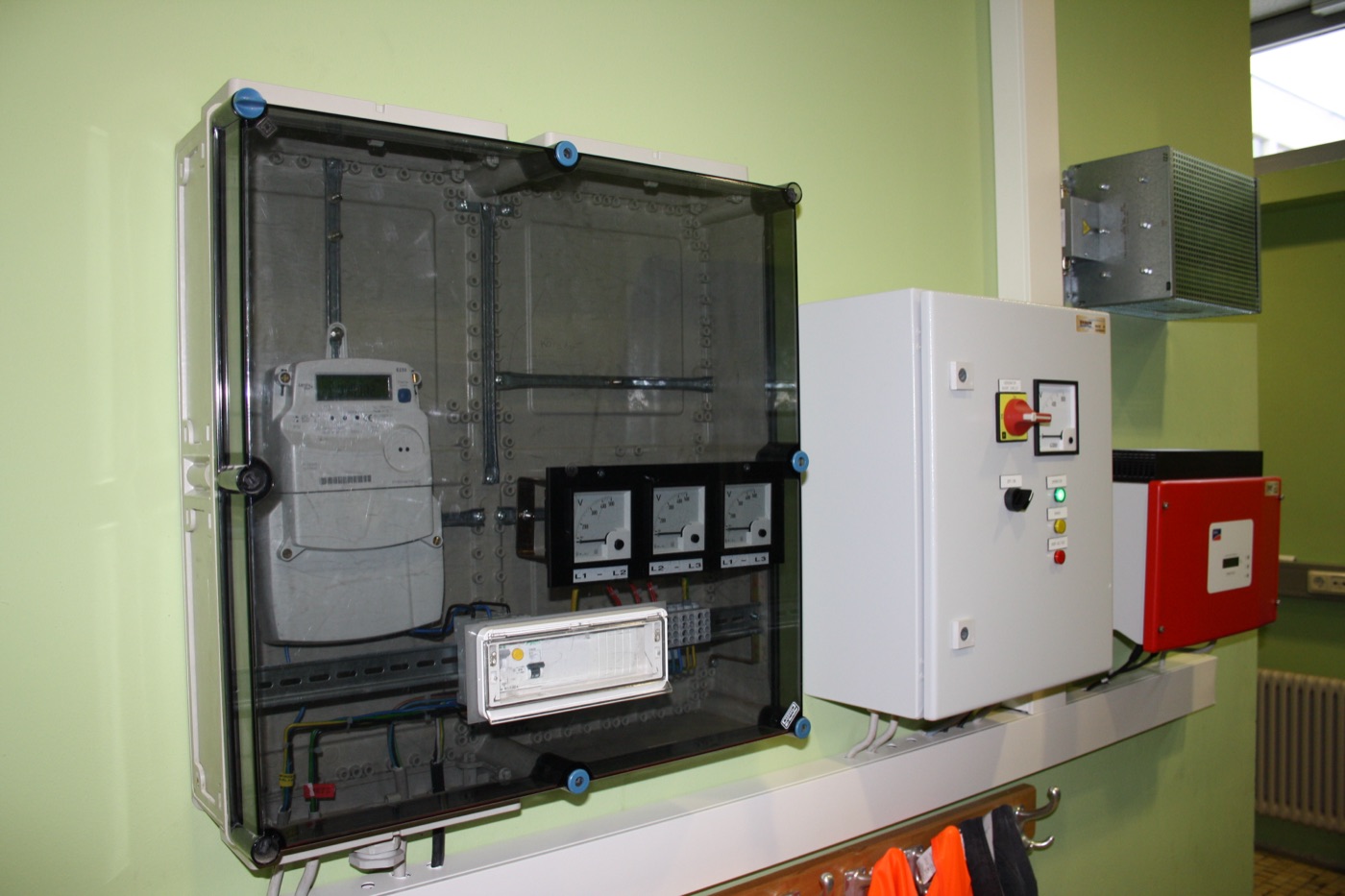

IMG_0951

Zählerschrank, Umrichter und WechselrichterZielerschaf, Ëmriichter a Wiesselriichter

Die erzeugte elektrische Energie wird vom Energieversorgungsunternehmen vergütet.Déi produzéiert elektresch Energie gëtt vum Energieversuerger bezuelt.

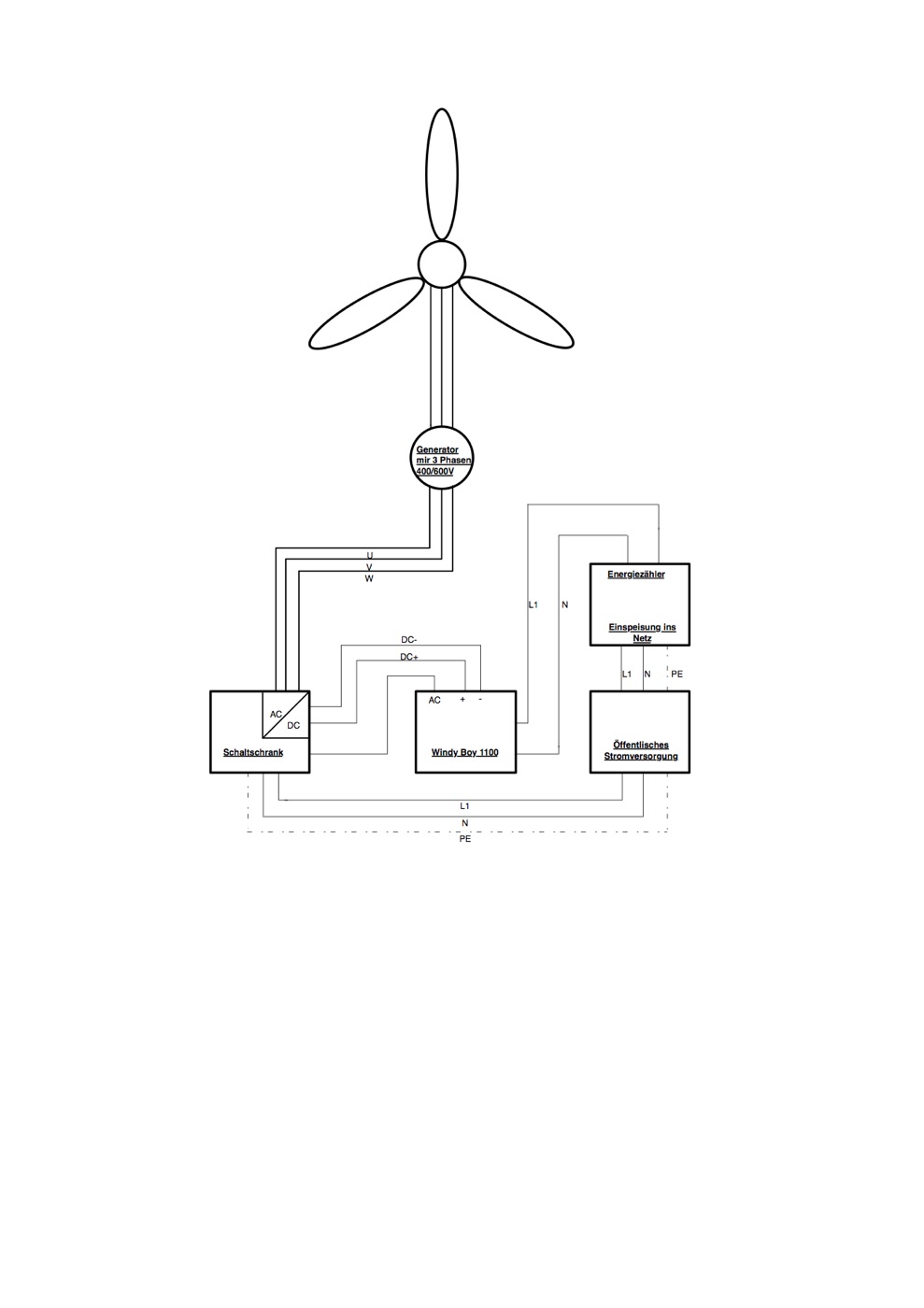

Schaltplan

Text von der früheren windmobile.lu übernommen (Originalseite).Text vun der fréierer windmobile.lu iwwerholl (Original-Säit).Text taken from the former windmobile.lu (original page); English translation to follow.
