Mobiles WindradMobil Wandmillen
Das Hauptprojekt der mobilen WindkraftanlageD'Haaptprojet vun der mobiller Wandkraaftanlag
Im Jahre 2005 entstand die Idee zum Bau einer mobilen Windkraftanlage. Diese Idee wurde in den folgenden Jahren gemeinsam von Schülern und Lehrern realisiert.Am Joer 2005 ass d'Iddi entstanen, eng mobil Wandkraaftanlag ze bauen. Dës Iddi gouf an de Joren duerno vu Schüler a Proffen zesumme realiséiert.
Eine der Hauptideen des Projekts „Windmobile“ ist es eine mobile Messeinheit zu bauen, die herangezogen werden kann um in Zukunft Prognosen für die Energieausbeute eines Standortes abzugeben.Eng vun den Haaptiddie vum Projet „Windmobile“ ass et, eng mobil Moosseenheet ze bauen, mat där een an Zukunft Prognosen iwwer den Energieertrag vun engem Standuert maache kann.
Ein weiteres, in Zukunft mögliches Ziel, wäre die mobile Energiequelle in Kriesengebieten oder Katastrophengebieten einzusetzen. Dort könnten Kühleinheiten, zwecks Lagerung von Medikamenten, mit Energie versorgt werden.En anert méiglecht Zil fir d'Zukunft wier et, déi mobil Energiequell a Krisen- oder Katastrophegebidder anzesetzen. Do kéinte Killeenheete fir d'Lagerung vu Medikamenter mat Energie versuergt ginn.
Der erste Prototyp der Anlage konnte im Oktober 2007 dem Publikum vorgestellt werden.Den éischte Prototyp vun der Anlag konnt am Oktober 2007 dem Public virgestallt ginn.

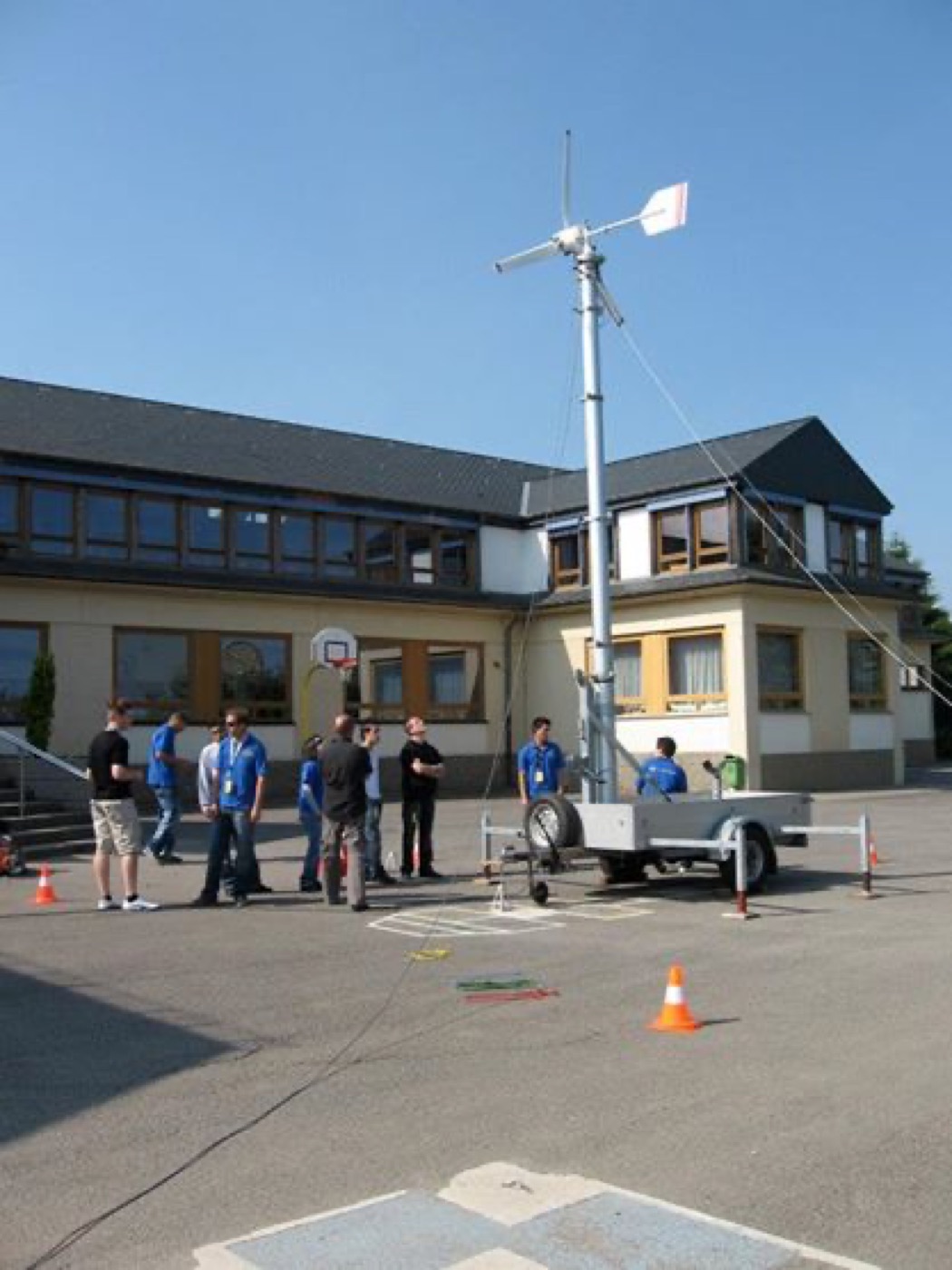

Der erste Prototyp bestand aus einem Teleskopmast auf dem das Windrad befestigt war. Der Teleskopmast war auf einem Autoanhänger angebracht und konnte bis auf eine Höhe von fast 11m ausgefahren werden.Den éischte Prototyp bestoung aus engem Teleskopmast, op deem d'Wandmille montéiert war. Den Teleskopmast war op engem Autosunhänger ugebaut a konnt bis op eng Héicht vu bal 11 m erausgefuer ginn.

Für den Transport konnte der Teleskopmast komplett eingefahren werden und befand sich anschließend in einer Kipplage die eine kompakte Transportform des Anhängers ermöglichte.Fir den Transport konnt den Teleskopmast ganz agefuer ginn a louch duerno schréi, sou datt den Unhänger kompakt transportéiert konnt ginn.
In den beiden darauffolgenden Jahren wurde das mobile Windrad um eine Wetterstation und ein Messsystem erweitert. Diese Erweiterung ermöglichte es nun lokale Wetterdaten zu erfassen und diese gegebenenfalls mit den Energieertragsdaten des Windrades zu vergleichen. Das Messsystem wurde so erweitert, dass die Daten über einen längeren Zeitraum gemessen werden konnten und man mithilfe der Daten Prognosen für den Windertrag für einen bestimmten Standort erstellen konnte.An deenen zwee Joer duerno gouf déi mobil Wandmillen ëm eng Wiederstatioun an e Moosssystem erweidert. Domat konnten elo lokal Wiederdaten opgeholl a gegeebenefalls mat den Energieertragsdaten vun der Wandmille verglach ginn. D'Moosssystem gouf esou erweidert, datt d'Daten iwwer eng méi laang Zäit gemooss konnte ginn an een domat Prognose fir de Wandertrag op engem bestëmmte Standuert maache konnt.

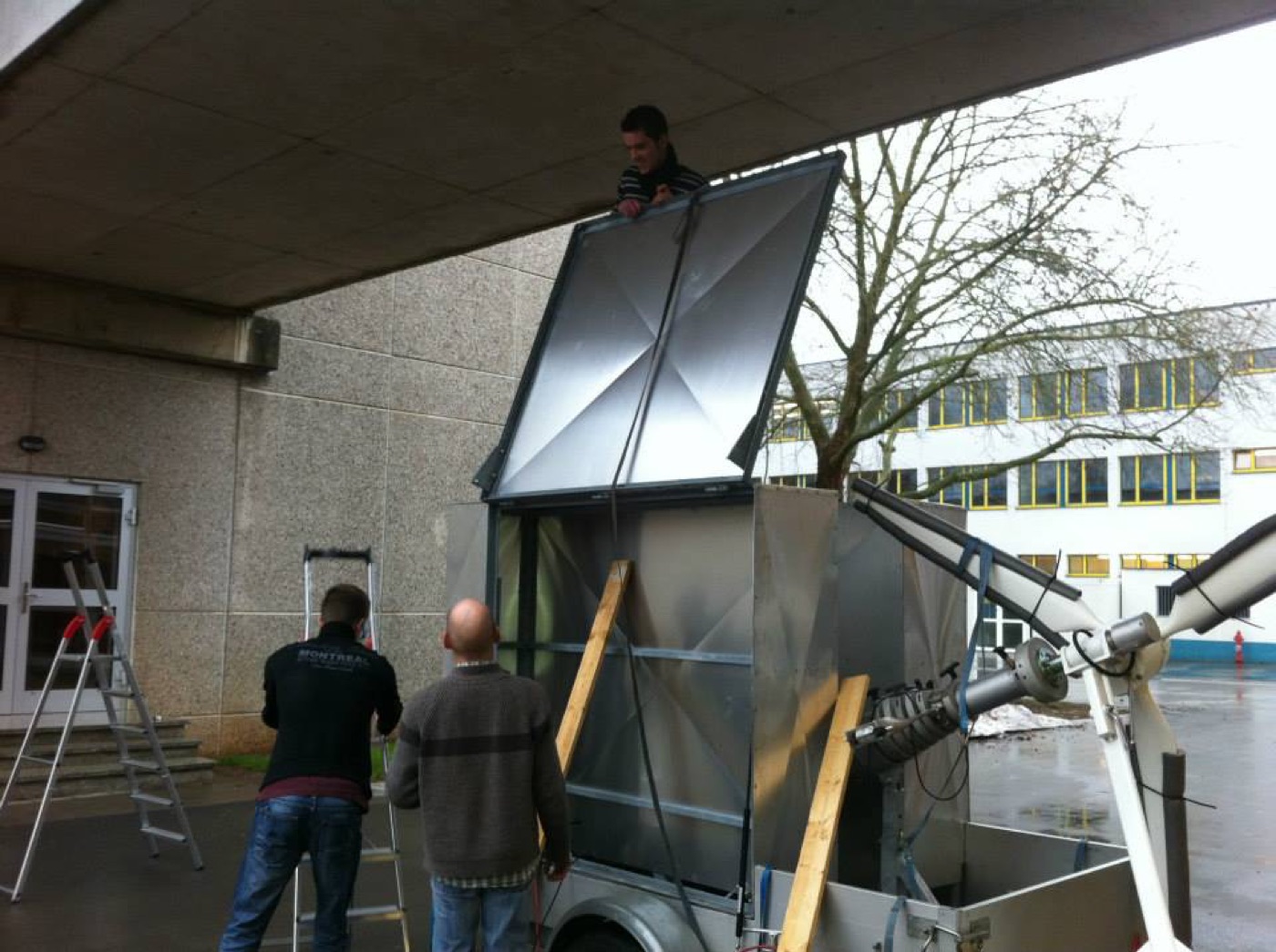

Im Jahre 2010 wurde der Entschluss gefasst das mobile Windrad mit einer Karosserie zu versehen. Dies war einerseits nötig um die Messsysteme vor den Wettereinflüssen besser zu schützen , andererseits ergaben sich aus dem Umbau weitere Optionen für zukünftige Erweiterungen. Die Erweiterung mit dem Karosserieaufbau wurde teilweise in der mechanischen Werkstatt von Herrn Claude Reitz und einer 10. Klasse durchgeführt.Am Joer 2010 gouf decidéiert, déi mobil Wandmille mat enger Karosserie ze verkleeden. Dat war engersäits néideg, fir d'Moosssystemer besser virum Wieder ze schützen, anerersäits hunn sech duerch den Ëmbau weider Méiglechkeete fir spéider Erweiderunge ginn. D'Erweiderung mat der Karosserie gouf deelweis am mechaneschen Atelier vum Här Claude Reitz mat enger 10. Klass gemaach.

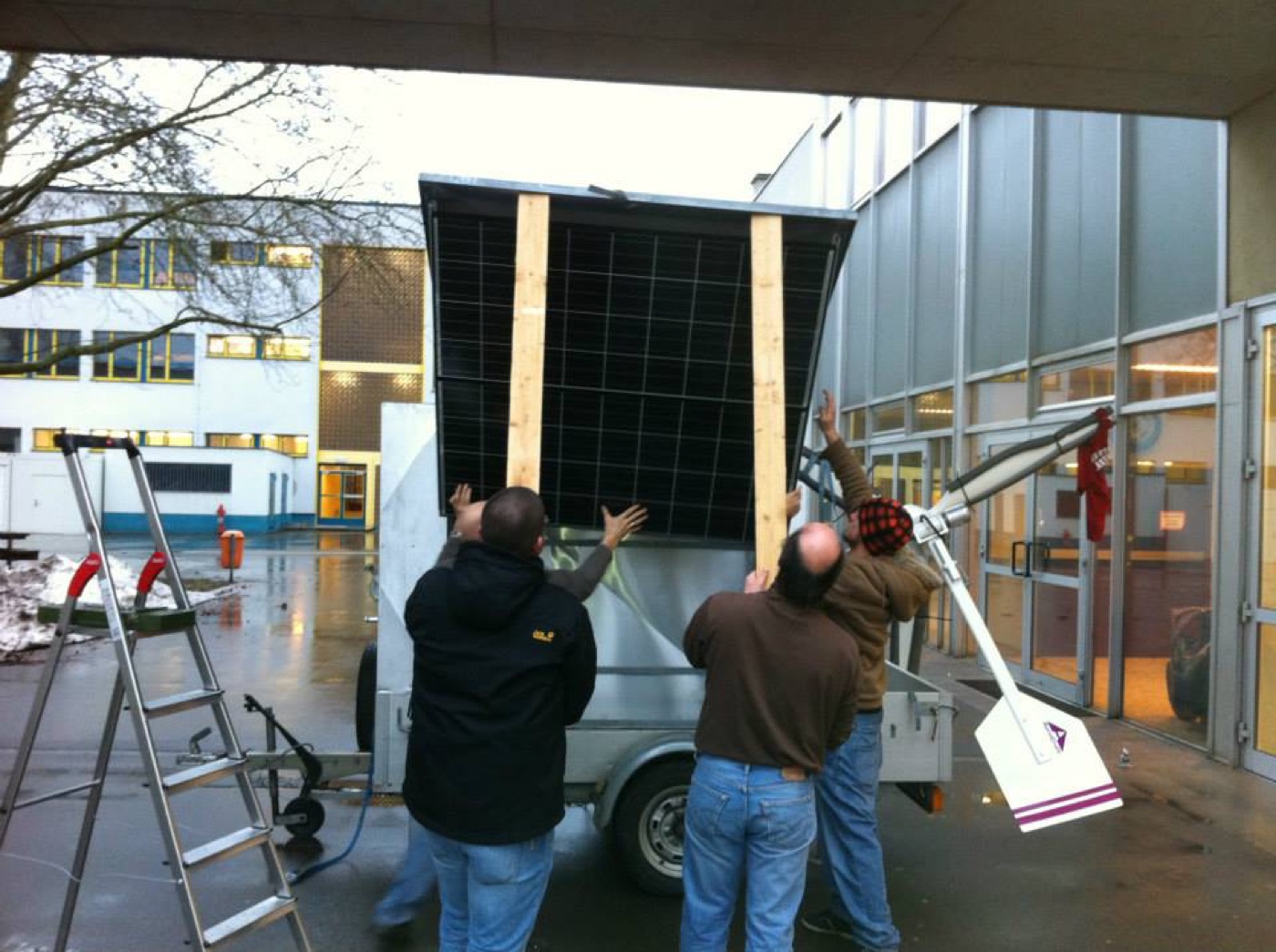

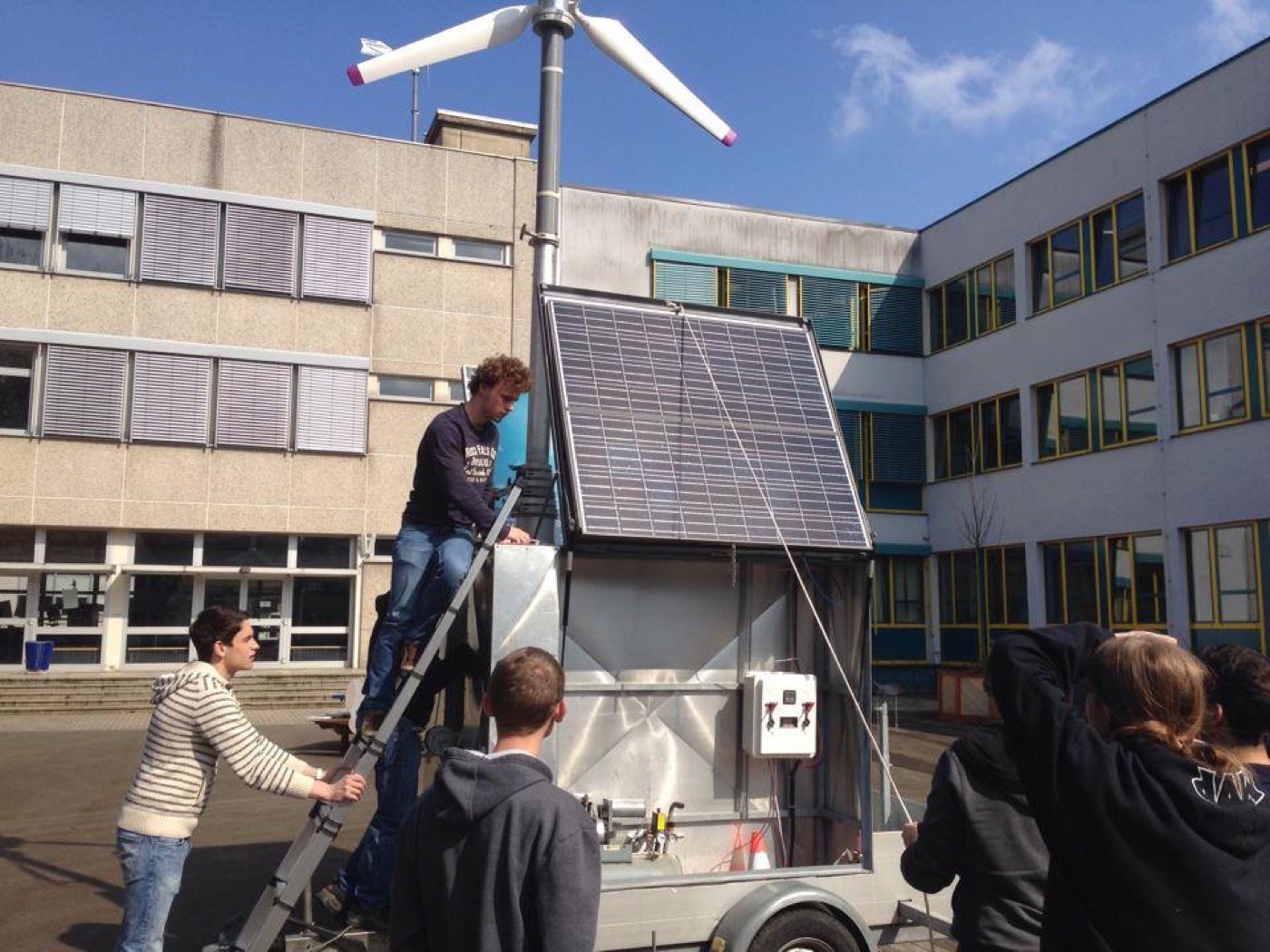

Die Karosserie ermöglichte es nun das mobile Windrad mit einer zweiten Energiequelle auszustatten. Im Jahre 2011 kam eine 260W Photovoltaïkanlage hinzu. Dies hatte zur Folge dass, das komplette System nun als mobile Energieeinheit aufgefasst werden kann. Man kann nun auf die beiden umweltfreundlichen Energiequellen des Windes und der Sonne zurückgreifen und die erzeugte Energie in Batterien speichern. Durch die erhöhte Energiezufuhr wurde die Einsatzzeit des Messsystem zusätzlich erhöht.Duerch d'Karosserie konnt déi mobil Wandmillen elo mat enger zweeter Energiequell ausgerüst ginn. Am Joer 2011 ass eng 260-W-Photovoltaikanlag dobäikomm. Doduerch kann dat ganzt System elo als mobil Energieeenheet gesi ginn. Et kann een elo op déi zwou ëmweltfrëndlech Energiequelle Wand a Sonn zeréckgräifen an déi produzéiert Energie a Batterie späicheren. Well elo méi Energie do war, konnt d'Moosssystem och nach méi laang lafen.

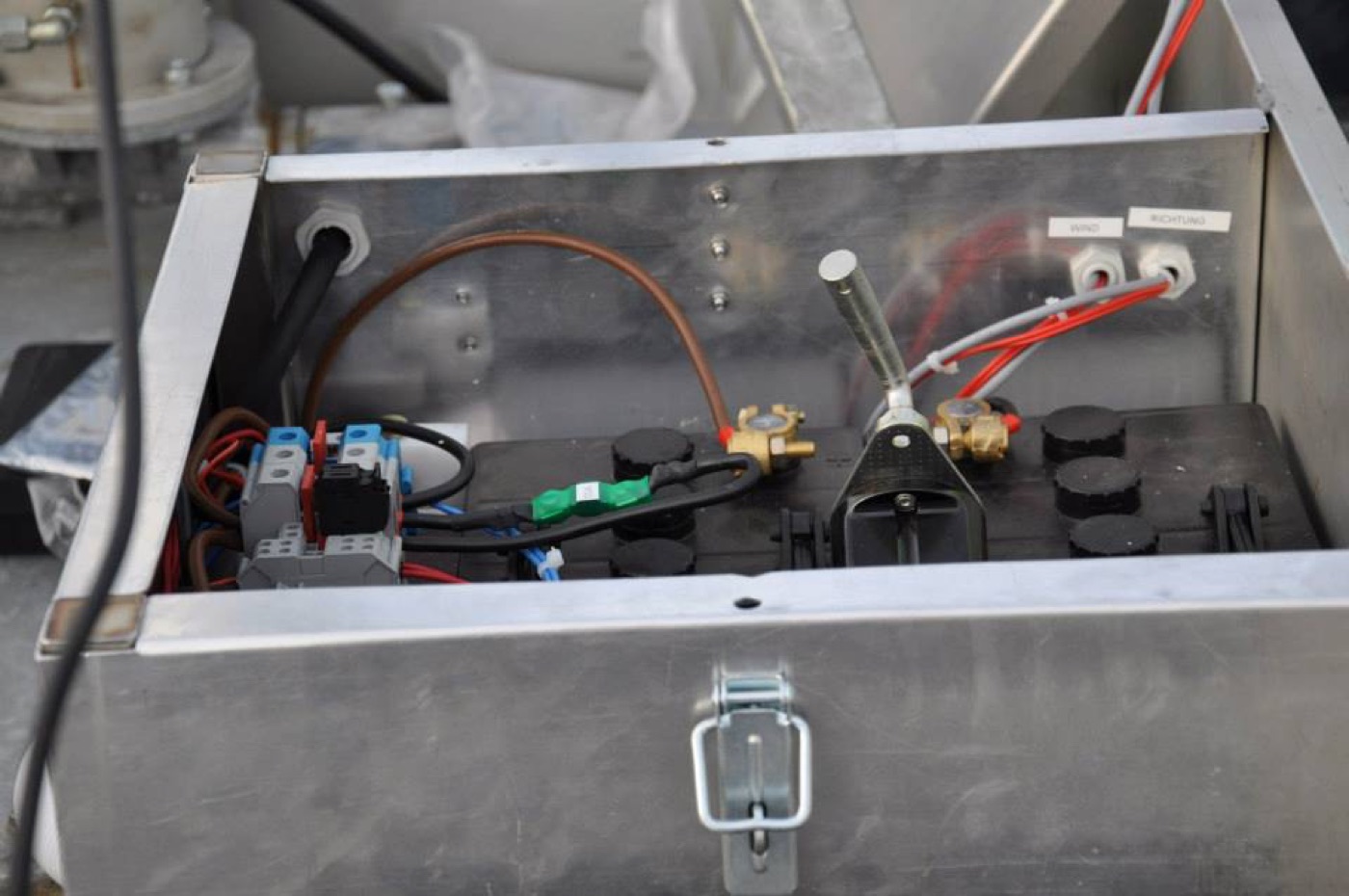

Im Jahre 2011 wurde ebenfalls ein Luftkompressor so umgebaut, dass er für den Anschluss an die 24V Batterie geeignet ist. Dieser Luftkompressor dient dazu den Teleskopmast auszufahren und den Luftdruck im Innern des Mastes konstant zu halten.Och am Joer 2011 gouf e Kompresser esou ëmgebaut, datt en sech un d'24-V-Batterie uschléisse léisst. Mat dësem Kompresser gëtt den Teleskopmast erausgefuer an de Loftdrock am Mast konstant gehalen.

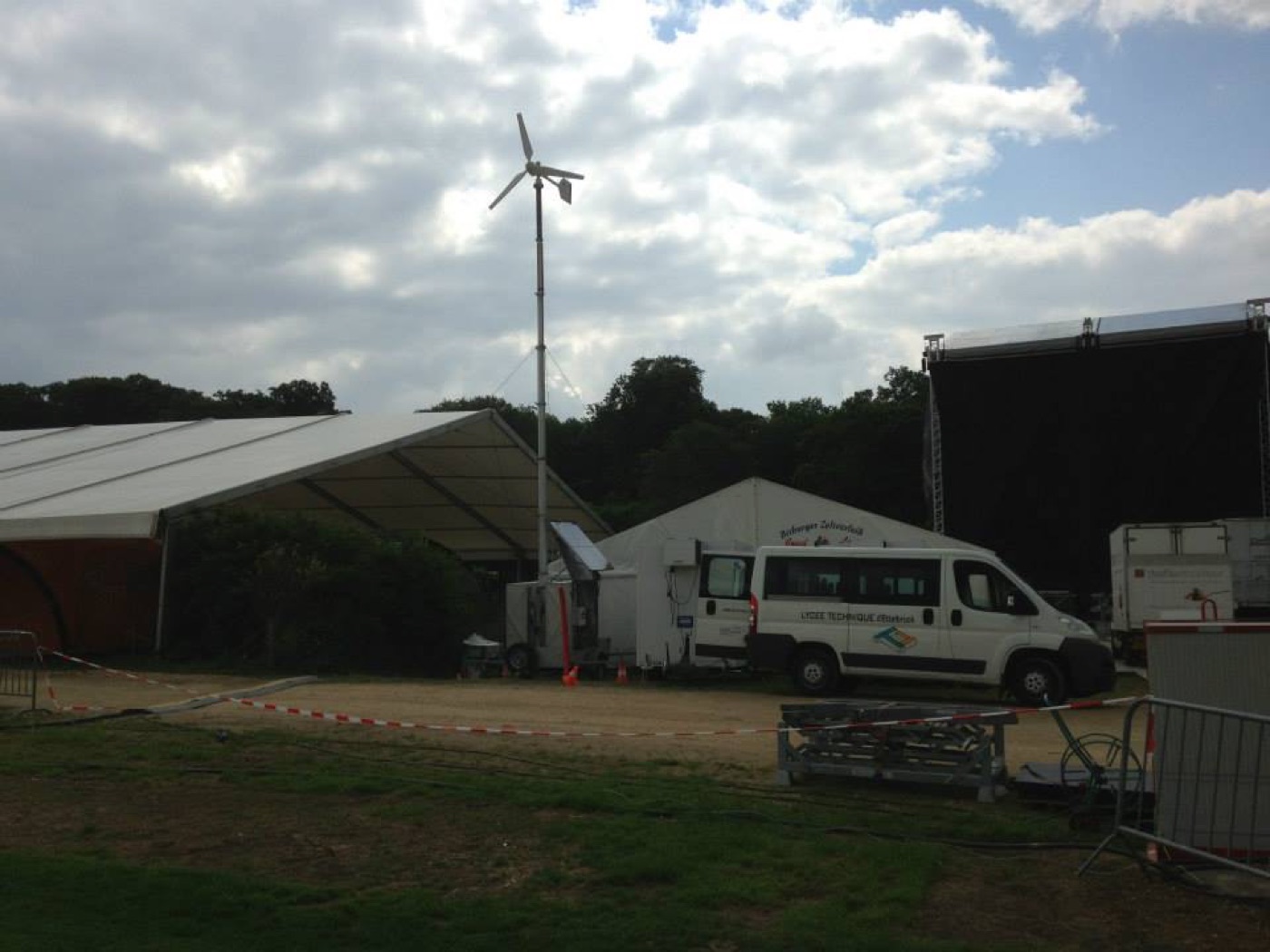

In den Schuljahren 2010-2012 konnten mithilfe der mobilen Windkraftanlage verschiedene Standorte auf ihren Windertrag überprüft werden. Dies wurde in Zusammenarbeit mit der Universität Luxemburg erstellt und ermöglichte es 3 Studenten Studienarbeiten bzw. Abschlussarbeiten anzufertigen.An de Schouljoren 2010–2012 goufe mat der mobiller Wandkraaftanlag verschidde Standuerter op hire Wandertrag gepréift. Dat ass an Zesummenaarbecht mat der Universitéit Lëtzebuerg geschitt an huet 3 Studenten erlaabt, Studien- respektiv Ofschlossaarbechten ze schreiwen.

Im Schuljahr 2012/2013 wurde an der mobilen Windkraftanlage ein neues Messsystem und Bordnetz geplant und aufgebaut.Am Schouljoer 2012/2013 gouf fir déi mobil Wandkraaftanlag en neit Moosssystem an en neit Bordnetz geplangt an opgebaut.
Das Messsystem wurde komplett überarbeitet und besteht nun aus folgenden Komponenten:D'Moosssystem gouf komplett iwwerschafft a besteet elo aus dëse Komponenten:
Messplatine zur Erfassung der Ströme und SpannungenMoossplatine fir Stréim a Spannungen ze erfaassen
National Instruments DAQ NI USB-6211 Datenerfassungsystem zur Verarbeitung der MesswerteDatenerfaassungssystem National Instruments DAQ NI USB-6211 fir d'Moosswäerter ze veraarbechten
Industrie PC mit 17“ Touchscreen zur Speicherung und Darstellung der Daten.Industrie-PC mat 17“-Touchscreen fir d'Daten ze späicheren an ze weisen.
Wetterstation zur Erfassung der WetterdatenWiederstatioun fir d'Wiederdaten ze erfaassen

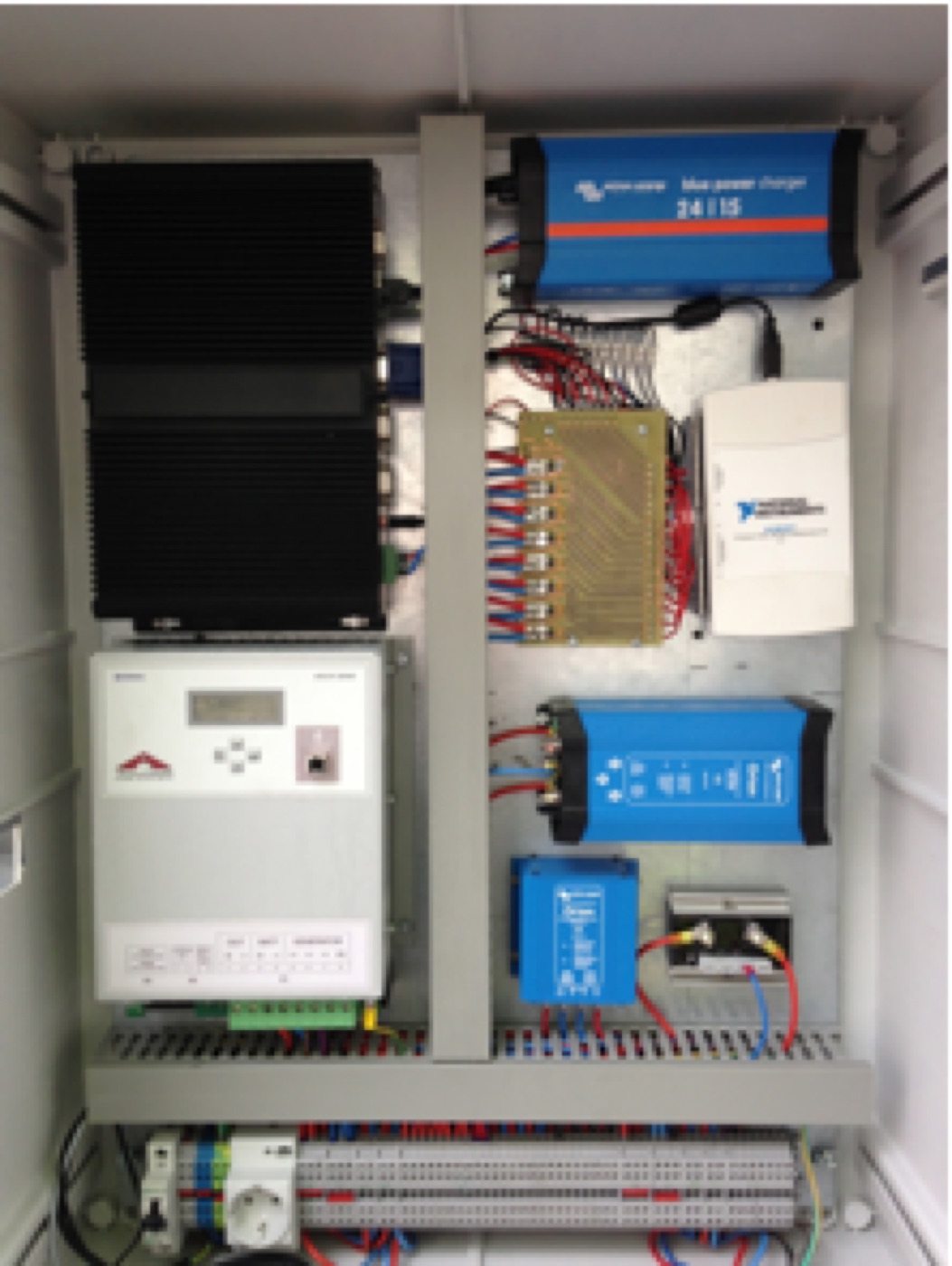

Das Bordnetz wurde so abgeändert, dass beide Energiequellen (Wind, Sonne) ein 24V Gleichspannungsnetz, bestehend aus Batterien, speisen.D'Bordnetz gouf esou ëmgebaut, datt déi zwou Energiequellen (Wand, Sonn) en 24-V-Gläichspannungsnetz aus Batterie speisen.

Das Bordnetz besteht im Einzelnen aus folgenden Komponenten:D'Bordnetz besteet am Detail aus dëse Komponenten:
Laderegler, Blue Power Charger GX 24/15-IP20 (3) Uin 230Vac
Tiefentladeschutz für die Batterien, BatteryProtect BP-40iDéifentluedschutz fir d'Batterien, BatteryProtect BP-40i
2 in Reihe geschaltete Batterien, 12V/110Ah Gel Deep Cycle Batt.2 Batterien a Serie, 12V/110Ah Gel Deep Cycle Batt.
DC-DC Wandler, Orion 24/12-12A DC-DC converter IP20DC-DC-Wandler, Orion 24/12-12A DC-DC converter IP20
Aerocraft Laderegler für Windrad Aerocraft 752ACAerocraft-Laderegler fir d'Wandmillen, Aerocraft 752AC
Solarladeregler STECA PR2020
DC-DC Wandler, Orion 24/12-70A DC-DC converter IP20DC-DC-Wandler, Orion 24/12-70A DC-DC converter IP20
Wechselrichter Victron Energy Blue Power Phoenix Inverter 12V/750WWiesselriichter Victron Energy Blue Power Phoenix Inverter 12V/750W
Die aktuelle Version des mobilen Windrades kann zum jetzigen Zeitpunkt (Juni 2013) sowohl für Messungen des Energieertrages als auch als autonomes Energienetz herhalten.Déi aktuell Versioun vun der mobiller Wandmille kann zu dësem Zäitpunkt (Juni 2013) souwuel fir Miessunge vum Energieertrag wéi och als autonoomt Energienetz déngen.

Im Schuljahr 2013/2014 sind folgende Erweiterungen getätigt:Am Schouljoer 2013/2014 goufen dës Erweiderunge gemaach:
Programmierung der Anzeigen der Messdaten mit der Software Labview von National InstrumentsProgramméierung vun der Uweisung vun de Moossdaten mat der Software Labview vun National Instruments
Erweiterung zur Messung und Regelung des Luftdrucks im MastErweiderung fir de Loftdrock am Mast ze moossen an ze reegelen
Erweiterung des Messsystems zwecks Übertragung der Daten an einen Server im LTEtt über eine GSM VerbindungErweiderung vum Moosssystem, fir d'Daten iwwer eng GSM-Verbindung un e Server am LTEtt ze schécken
Erweiterung der Wetterstation mit einer solarbetriebenen SpannungsversorgungErweiderung vun der Wiederstatioun mat enger Stroumversuergung iwwer Solarenergie
Aktuell wird der Schaltschrank neu verdrahtet.Aktuell gëtt de Schaltschaf nei verdrot.
Text von der früheren windmobile.lu übernommen (Originalseite).Text vun der fréierer windmobile.lu iwwerholl (Original-Säit).Text taken from the former windmobile.lu (original page); English translation to follow.
